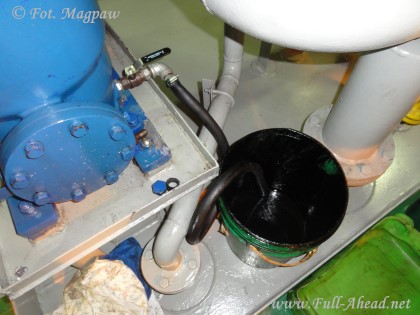

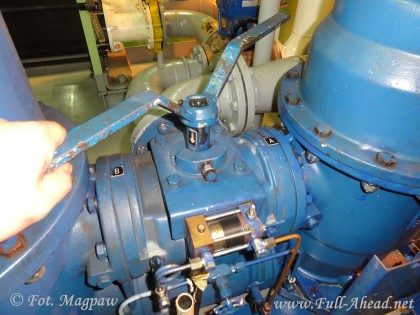

Przestawiamy zawór trójdrożny na komorę filtra indykatorowego.   Spuszczenie oleju z korpusu filtra.

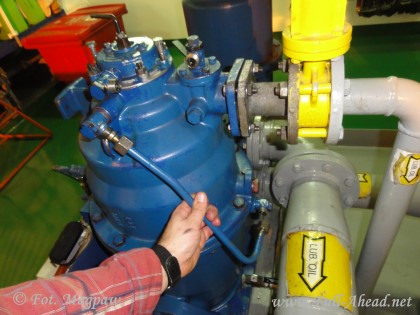

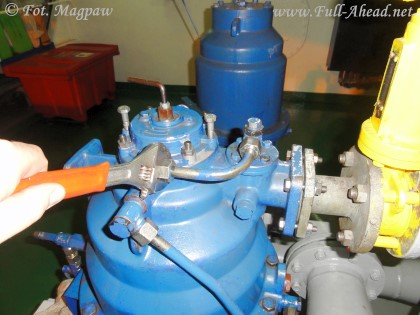

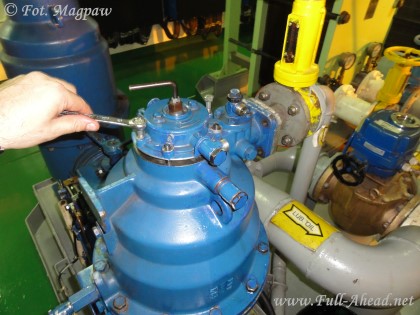

Odkręcamy rurki olejowe napędu.

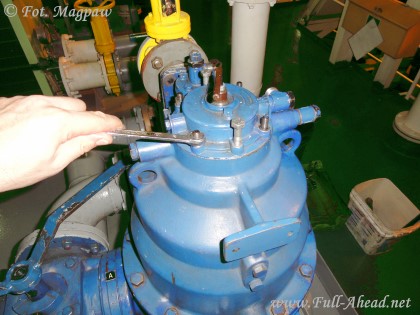

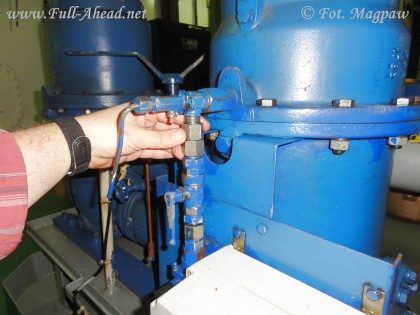

Rurka elektrozaworu automatycznego oczyszczania.   Odkręcamy śruby mocujące napęd.

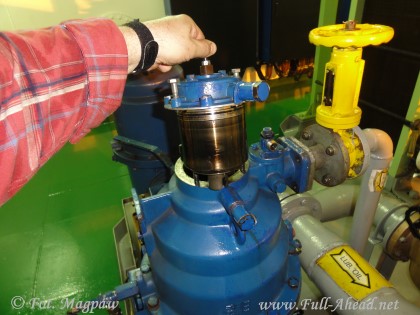

Za pomocą dwóch śrub odciskowych wyciągamy napęd z korpusu.

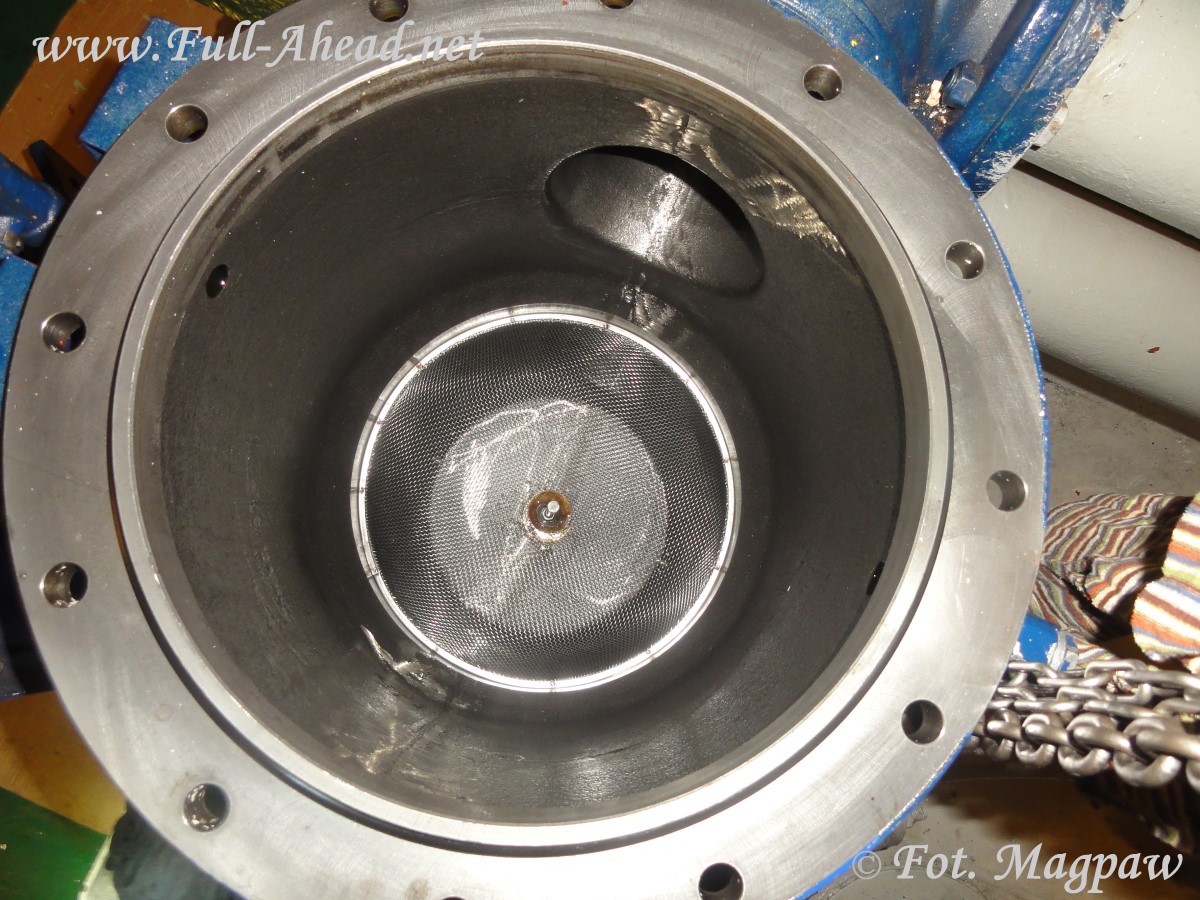

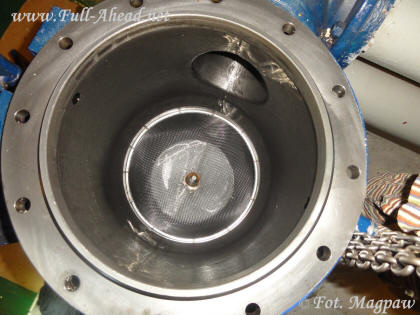

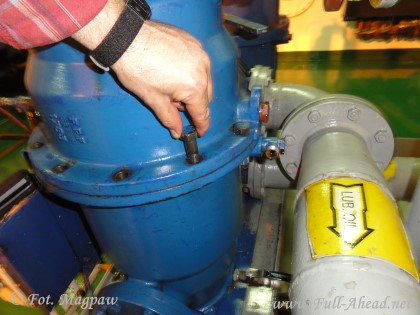

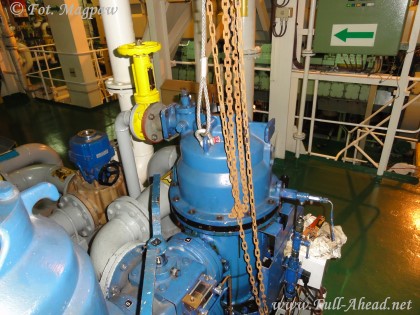

Odkręcamy śruby korpusu.   Zdejmujemy przy pomocy wciągu łańcuchowego.

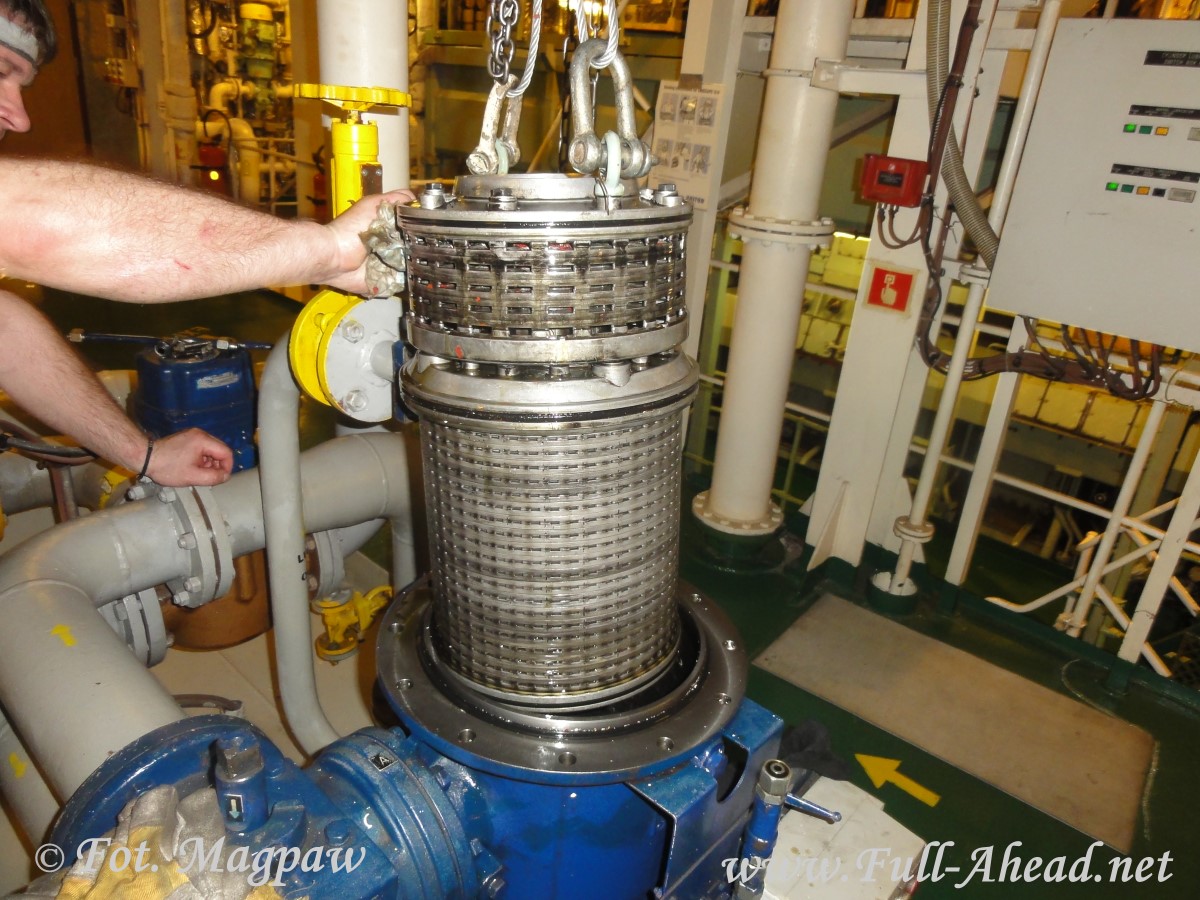

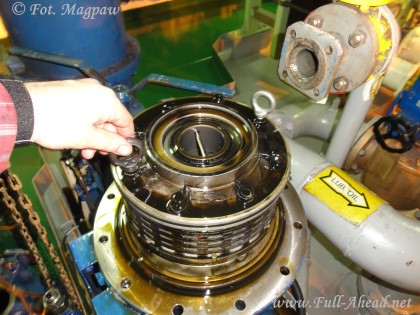

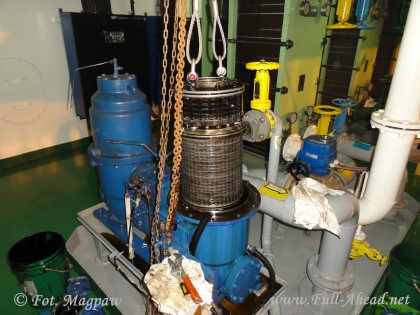

Do wkładu przykręcamy "uszy" i również wyciągamy wciągiem łańcuchowym.

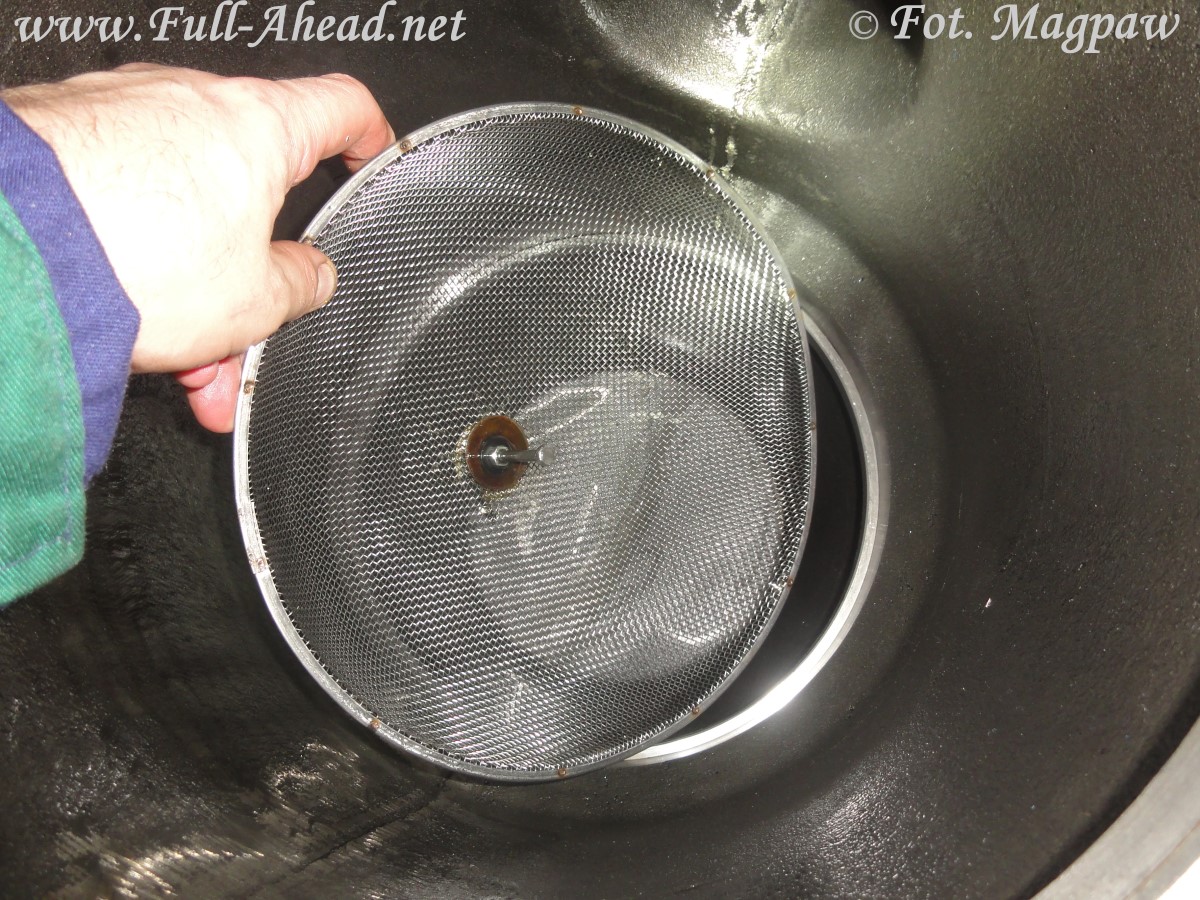

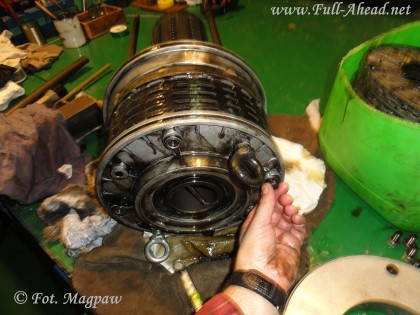

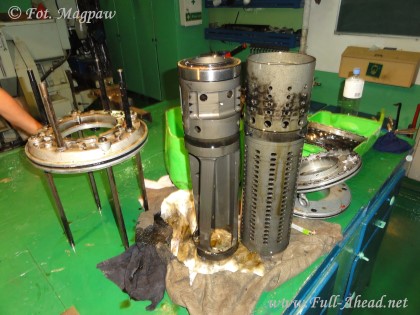

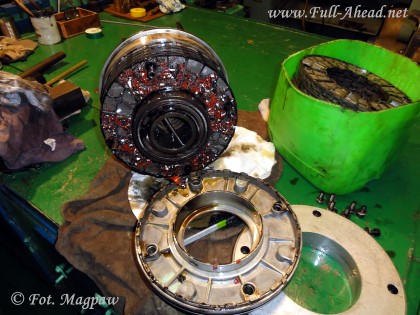

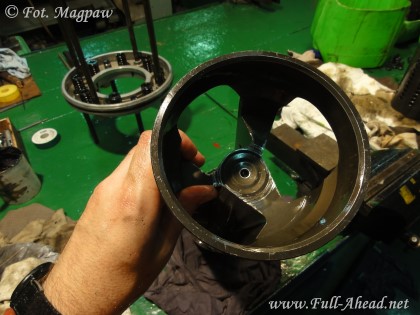

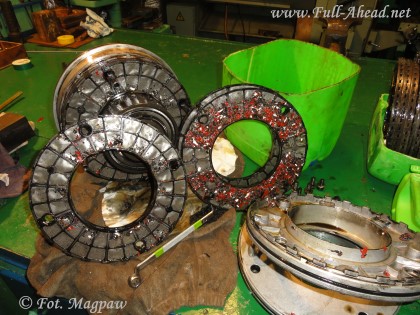

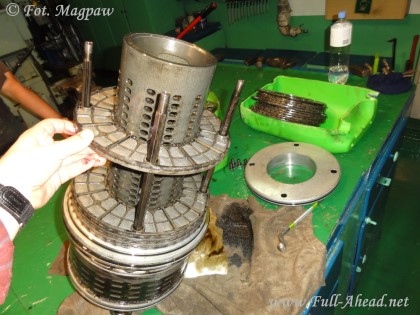

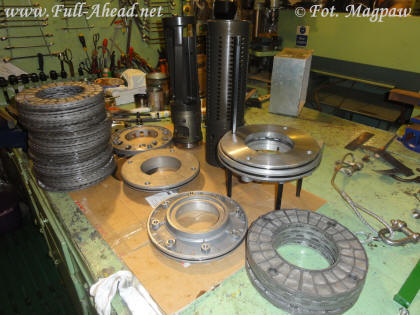

Z wkładu zdejmujemy siatki filtrujące.   Po przeciwnej stronie odkręcamy siatki komory przepłukania zwrotnego.

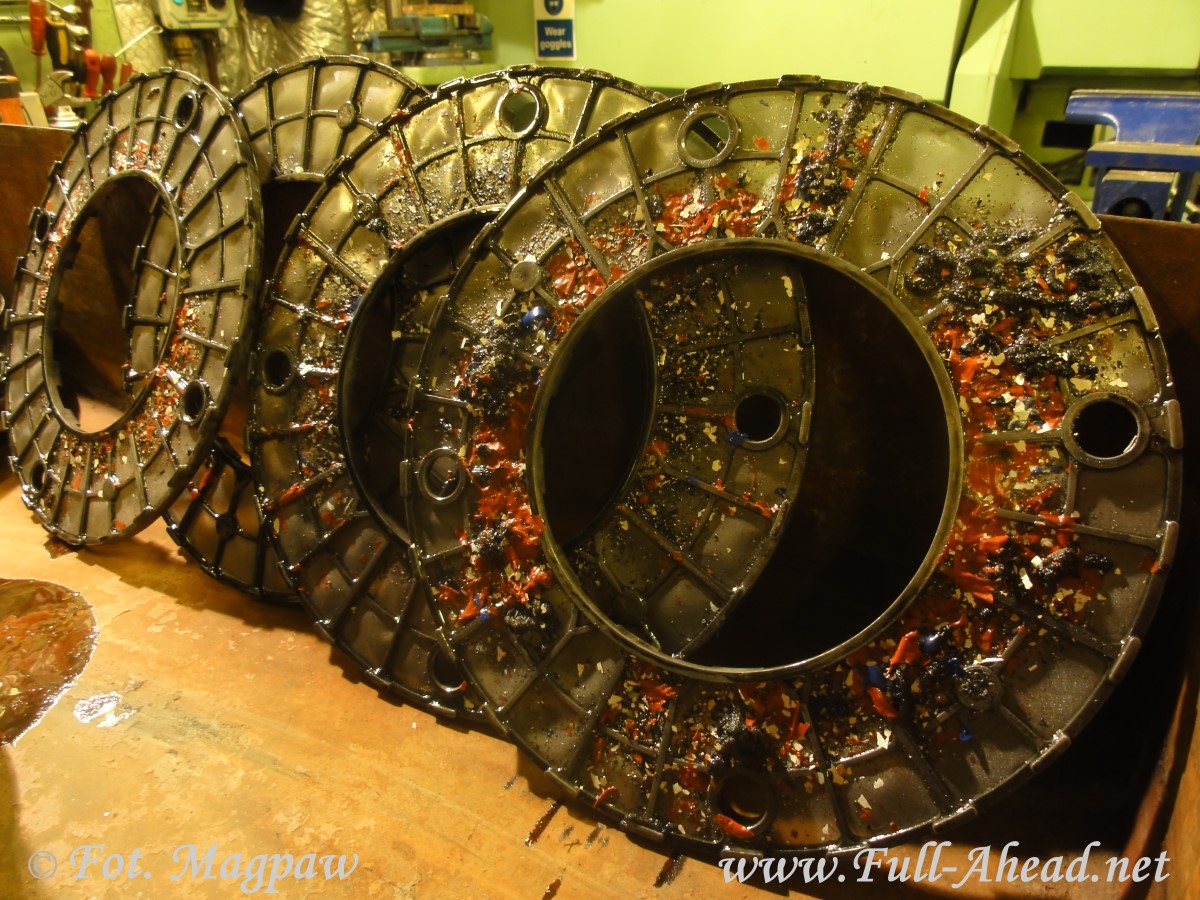

Łuszcząca się farba w karterze silnika głównego i maniacy dużej ilości silikonu to najwięksi wrogowie automatycznego filtra oleju.

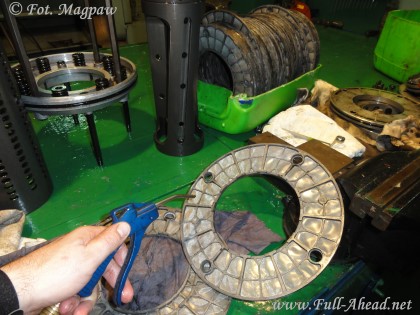

    Po umyciu filtry są przedmuchiwane sprężonym powietrzem.

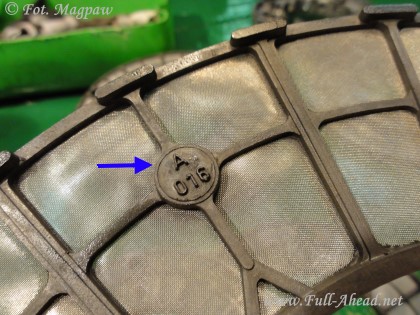

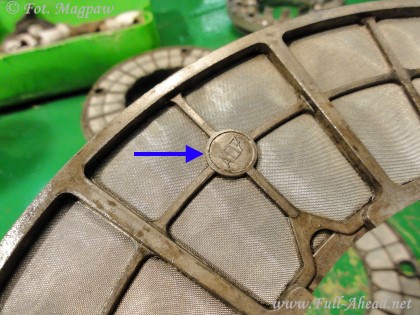

Oznaczenia gęstości siatki.

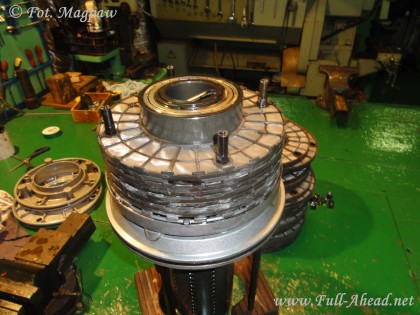

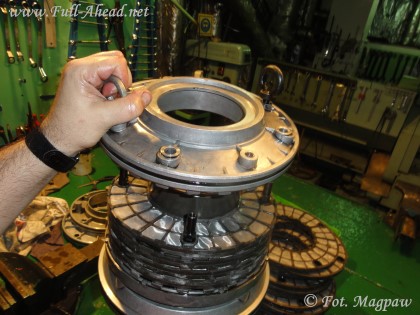

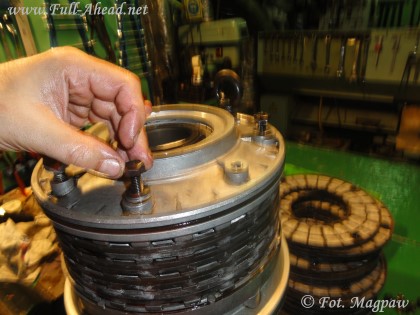

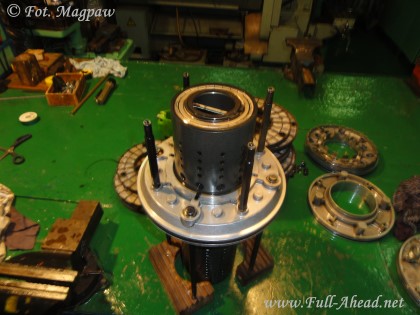

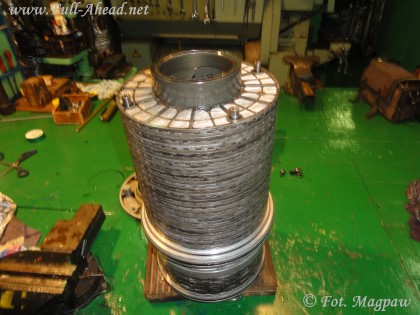

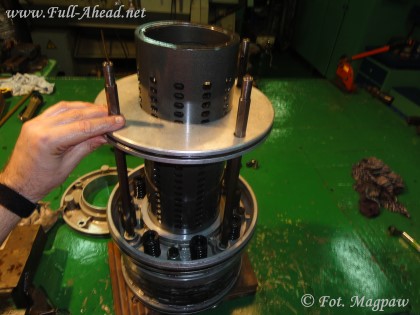

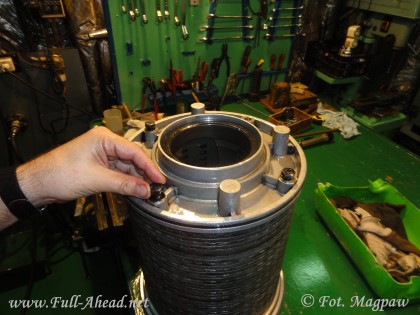

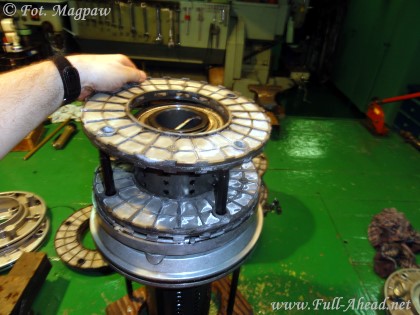

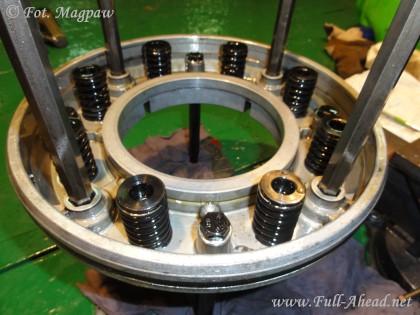

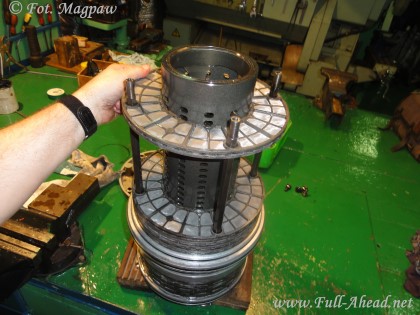

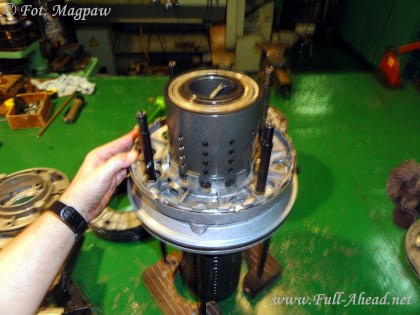

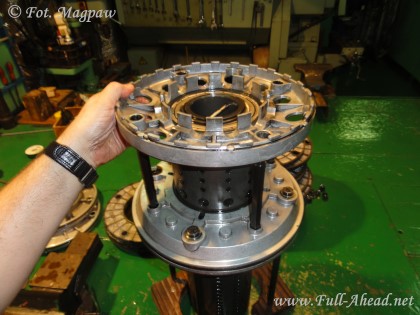

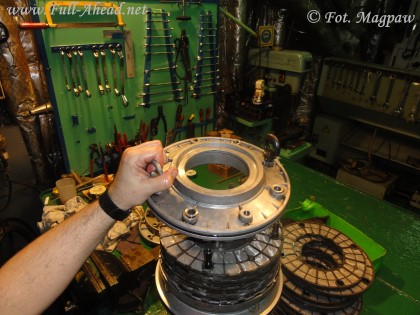

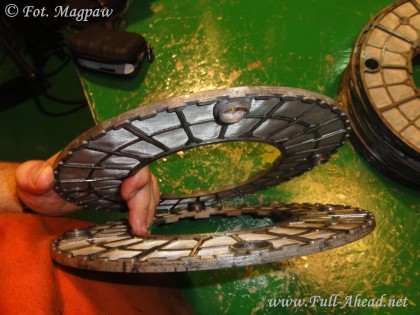

Po wyczyszczeniu składamy filtr łącząc siatki parami.



Strona przepłukująca.





Strona filtracyjna.
