Awarie zaworu wydechowego SG

> siłownia > SG > zawór wydechowy > awarie




Uszkodzenie uszczelnienia tłoka sprężyny powietrznej objawia się charakterystycznym wyciekiem oleju przez wskaźnik pracy zaworu.   Korozja na powierzchni cylindra sprężyny powietrznej powstała prawdopodobnie jeszcze na stoczni w trakcie przechowywana zaworu w nieodpowiednich warunkach.

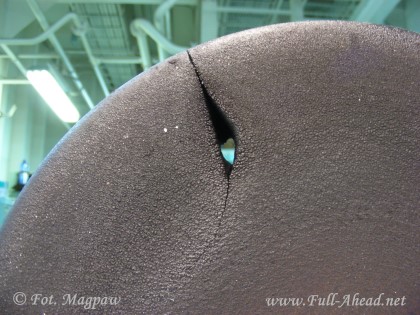

Wypalony grzybek  "Isolda".

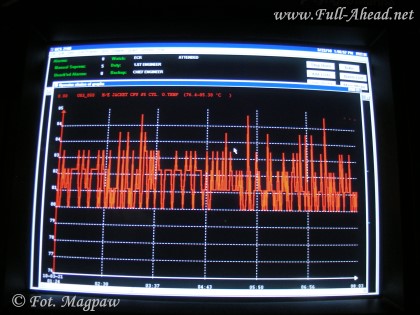

Wykres temperatury wody chłodzącej układ z uszkodzonym zaworem wydechowym. Charakterystyczne skoki po 5'C.   Wykres temperatury wody chłodzącej układ po wymianie zaworu wydechowego na sprawny. Stabilna temperatura zaraz po starcie silnika.

Gniazdo zaworu wydechowego.   Pęknięcie sprężyny zaworu wydechowego.

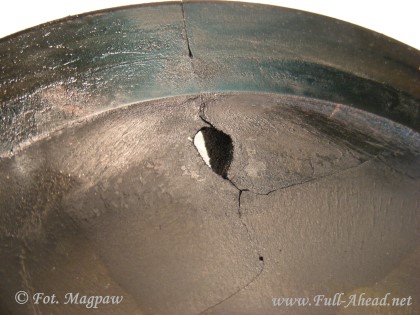

Wypalenie powierzchni roboczej grzyba zaworu wydechowego.

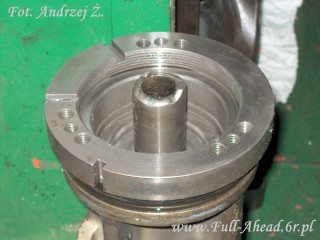

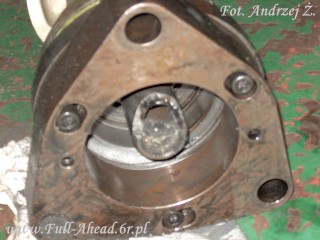

Złamana prowadnica zaworu -   "Danuta"

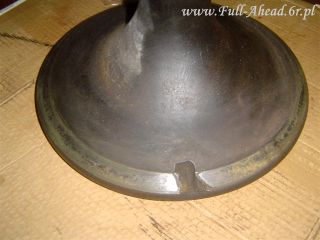

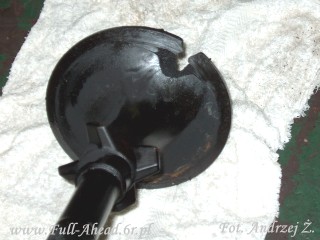

Wypalony grzybek zaworu wydechowego
m/v "Danuta"
