Zawór przelewowy paliwa

> siłownia > SG > system paliwa > zawór przelewowy

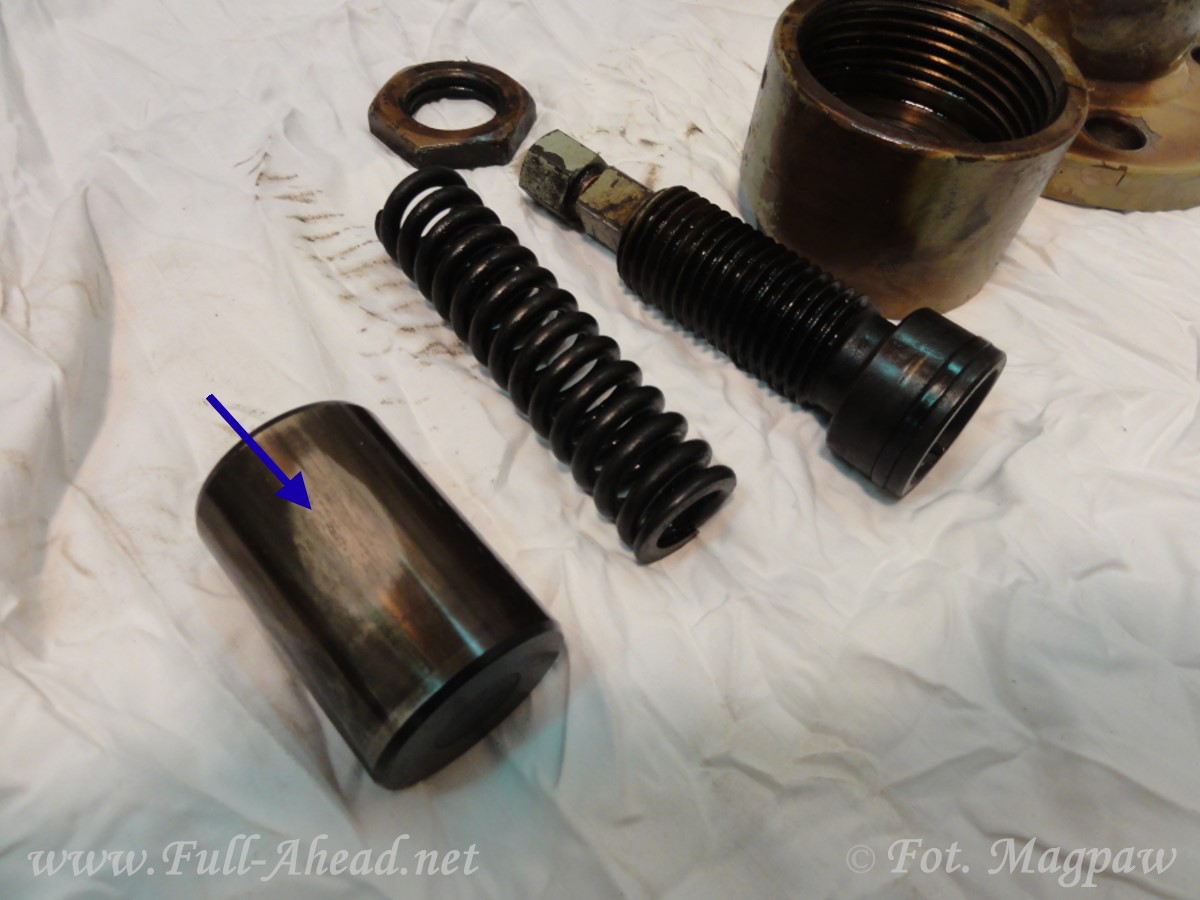

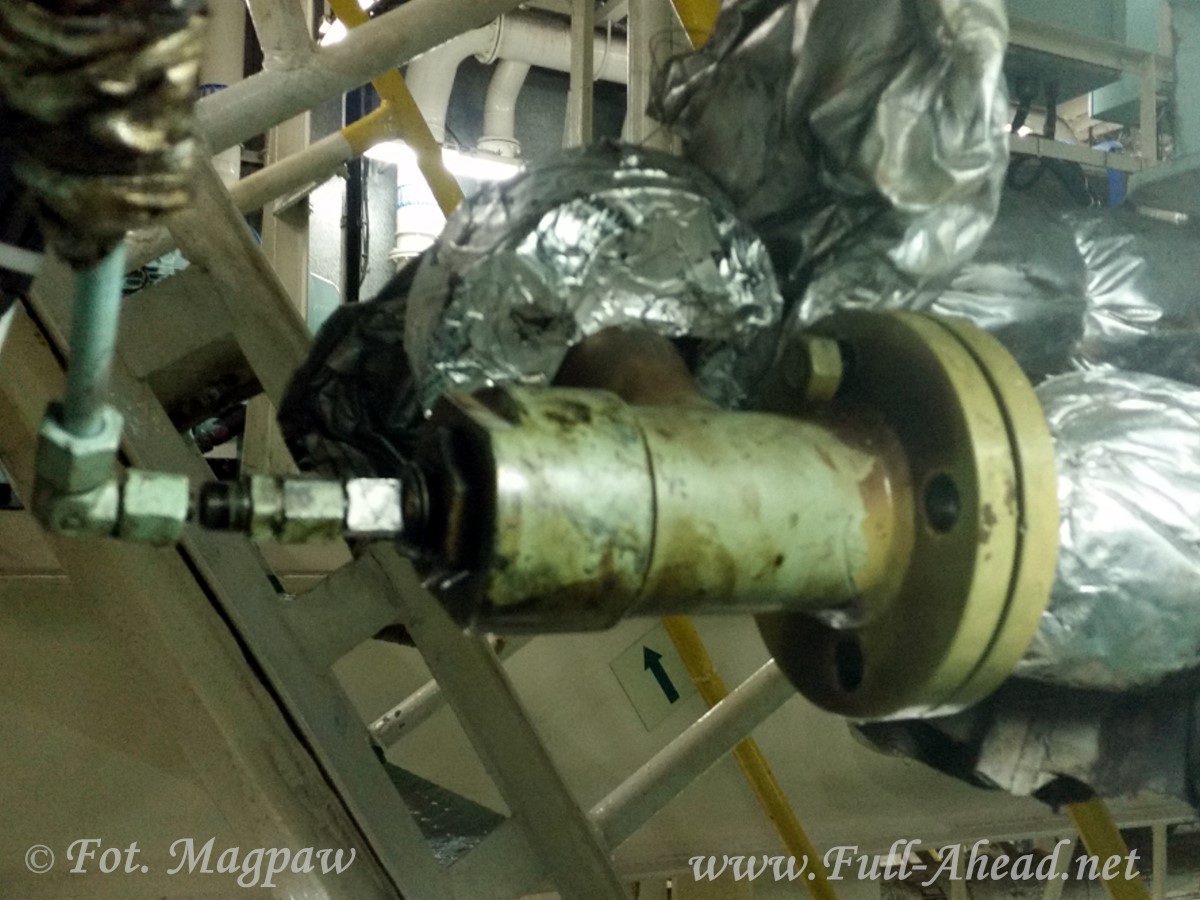

Demontaż zaworu przelewowego z rurociągu paliwowego. Podczas rozkręcania musimy się przygotować na przyjęcie około 40 litrów paliwa.   Rozkręcamy zawór i kontrolujemy stan podzespołów. Przytarcia na tłoczku i cylindrze możemy wyeliminować za pomocą drobnoziarnistego papieru ściernego o numerze około 500 ~ 800

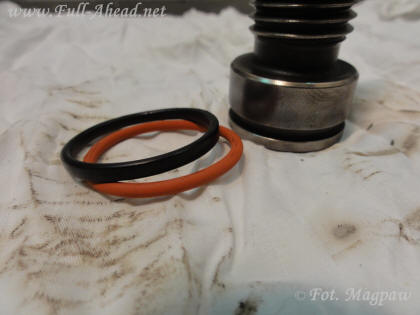

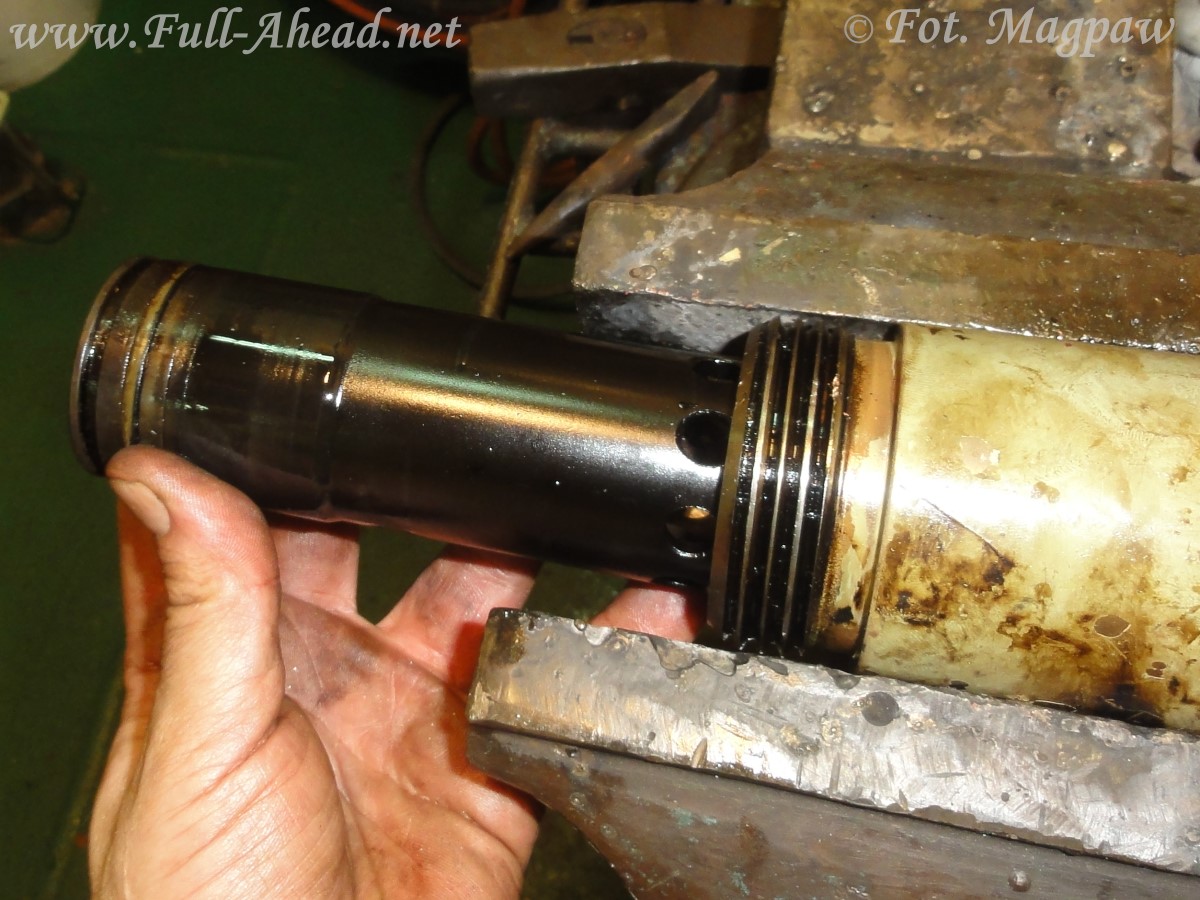

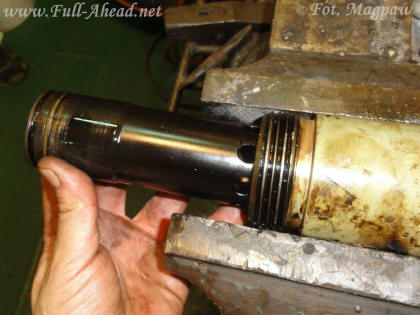

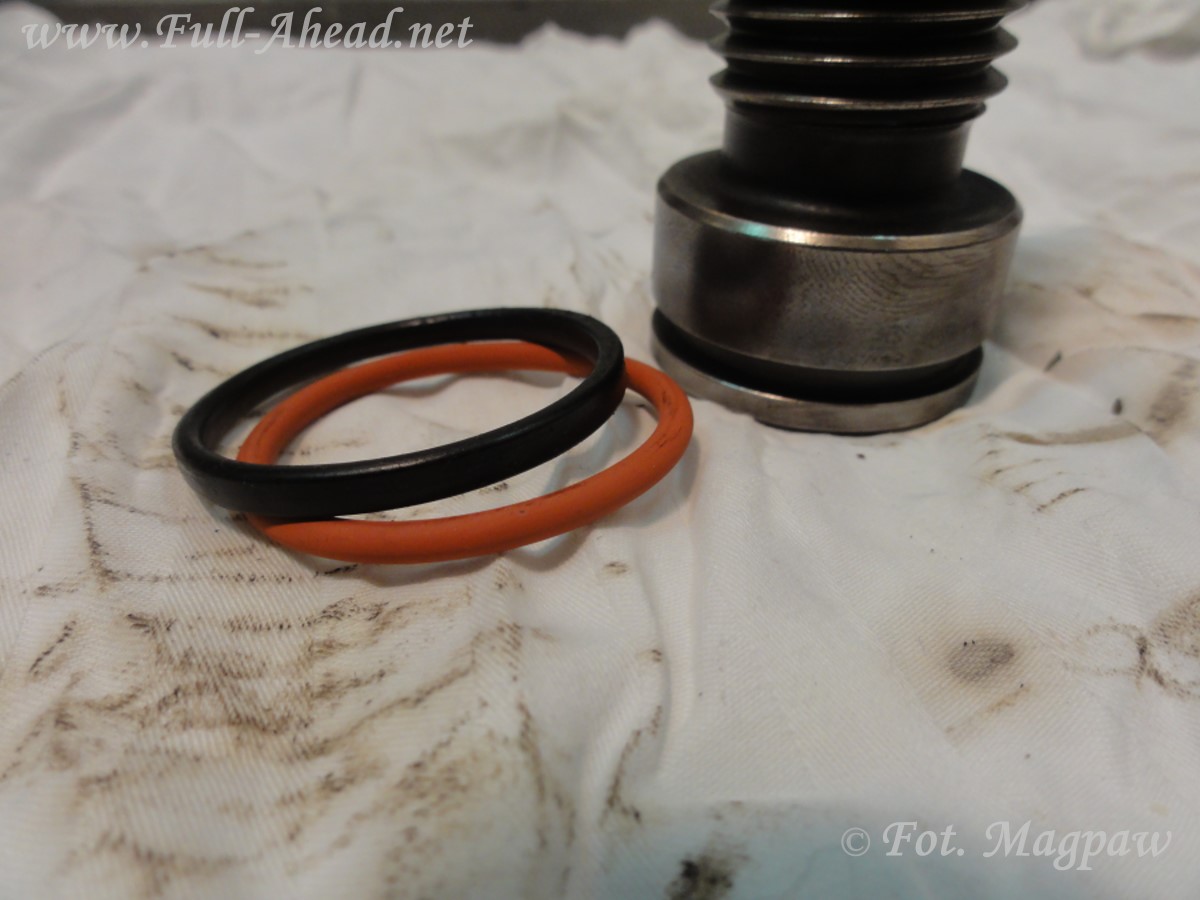

Porównanie starego i nowego uszczelnienia śruby regulacyjnej.   Demontaż tulei.

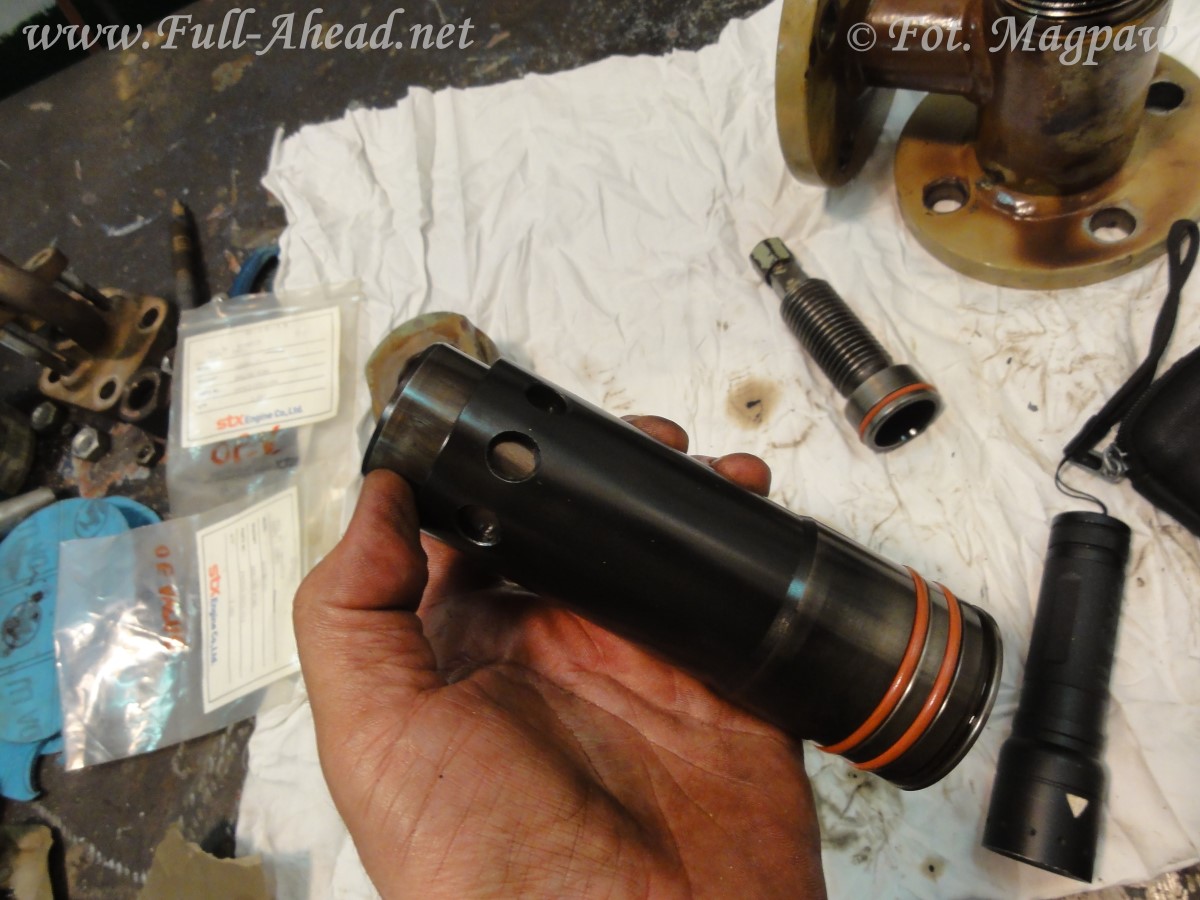

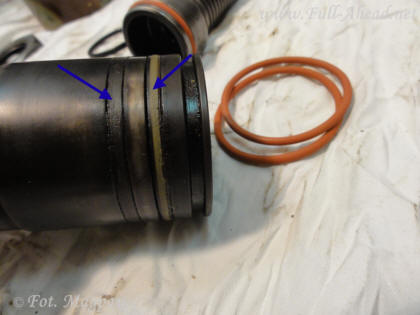

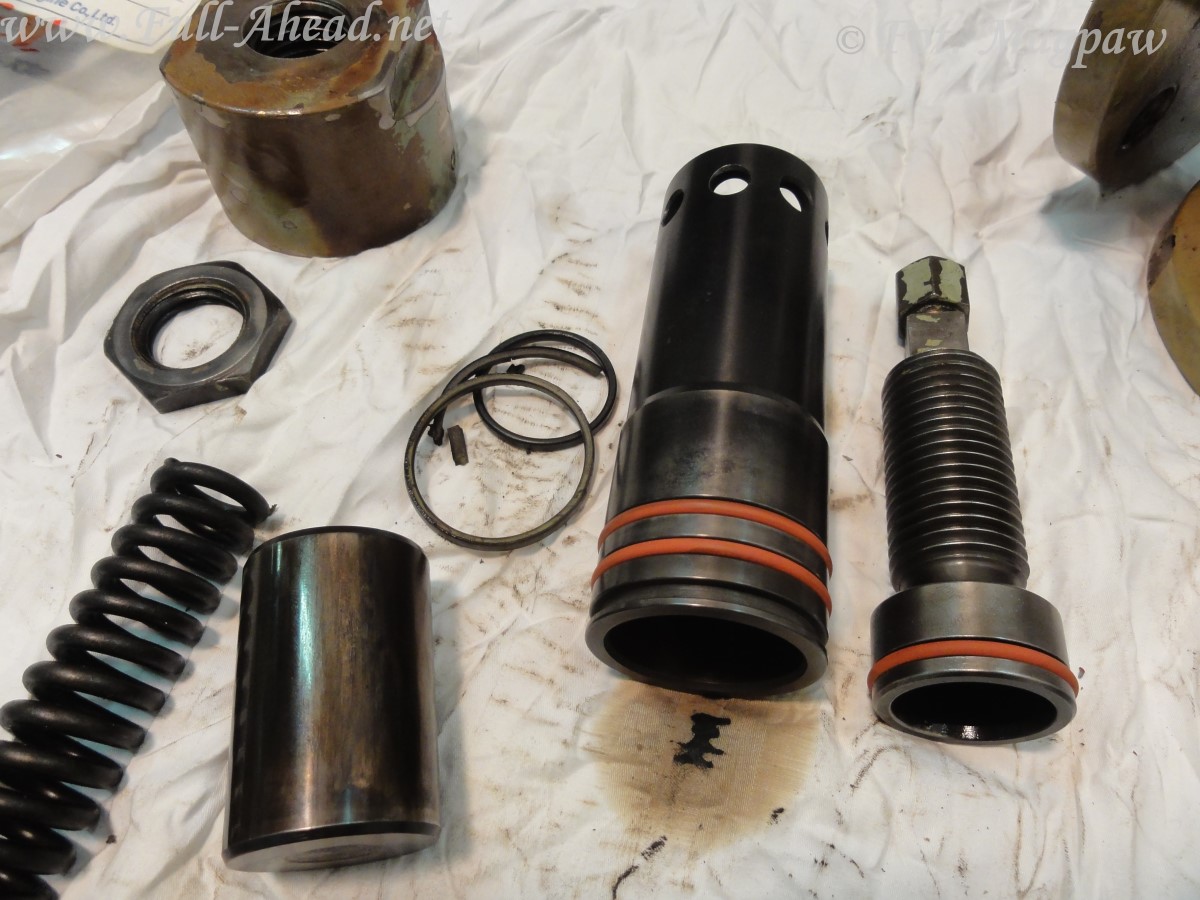

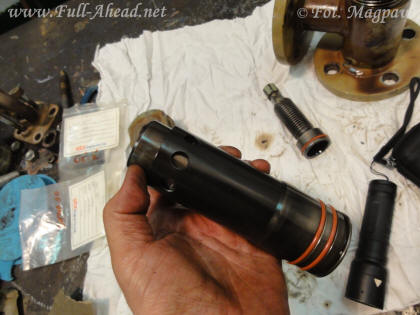

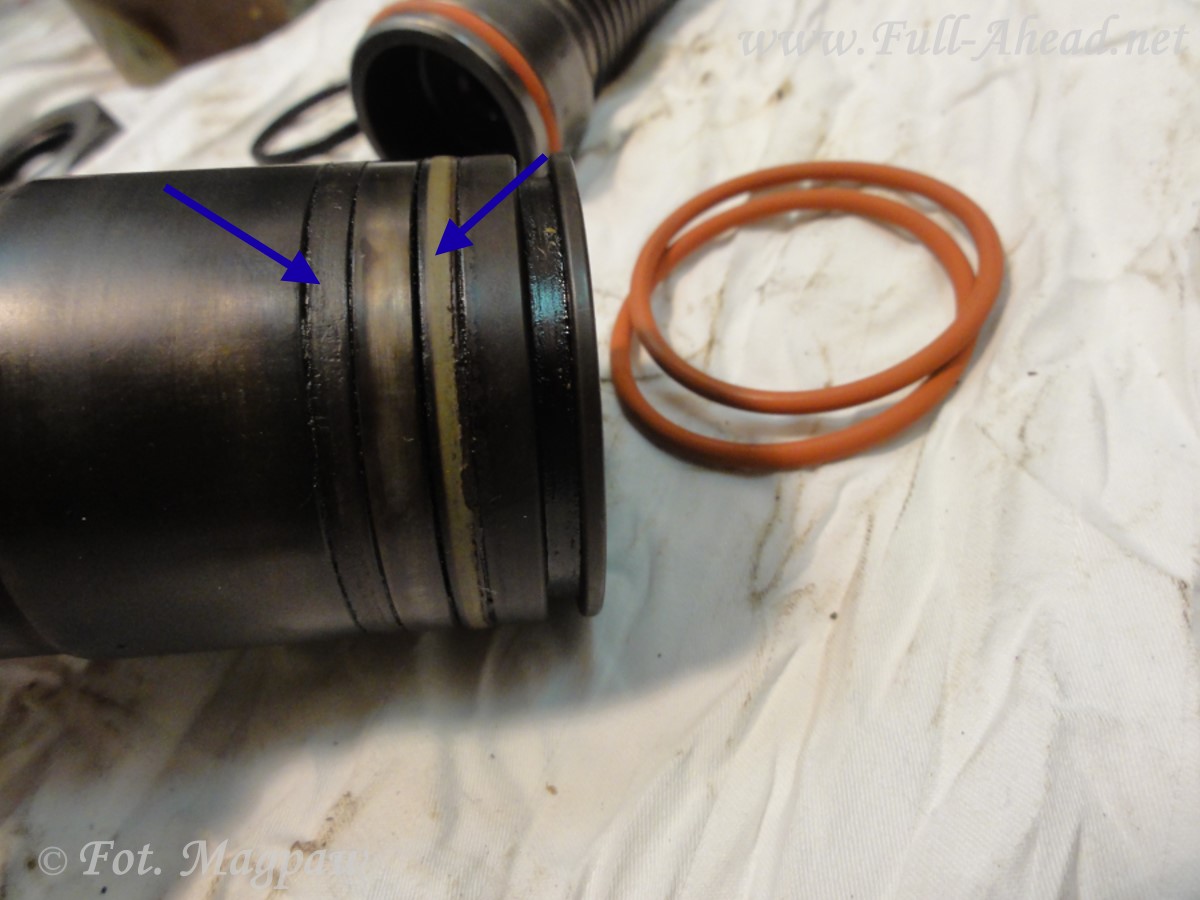

Na zewnętrznej części wymieniamy dwa O-ringi.   Zestaw przygotowany do montażu.

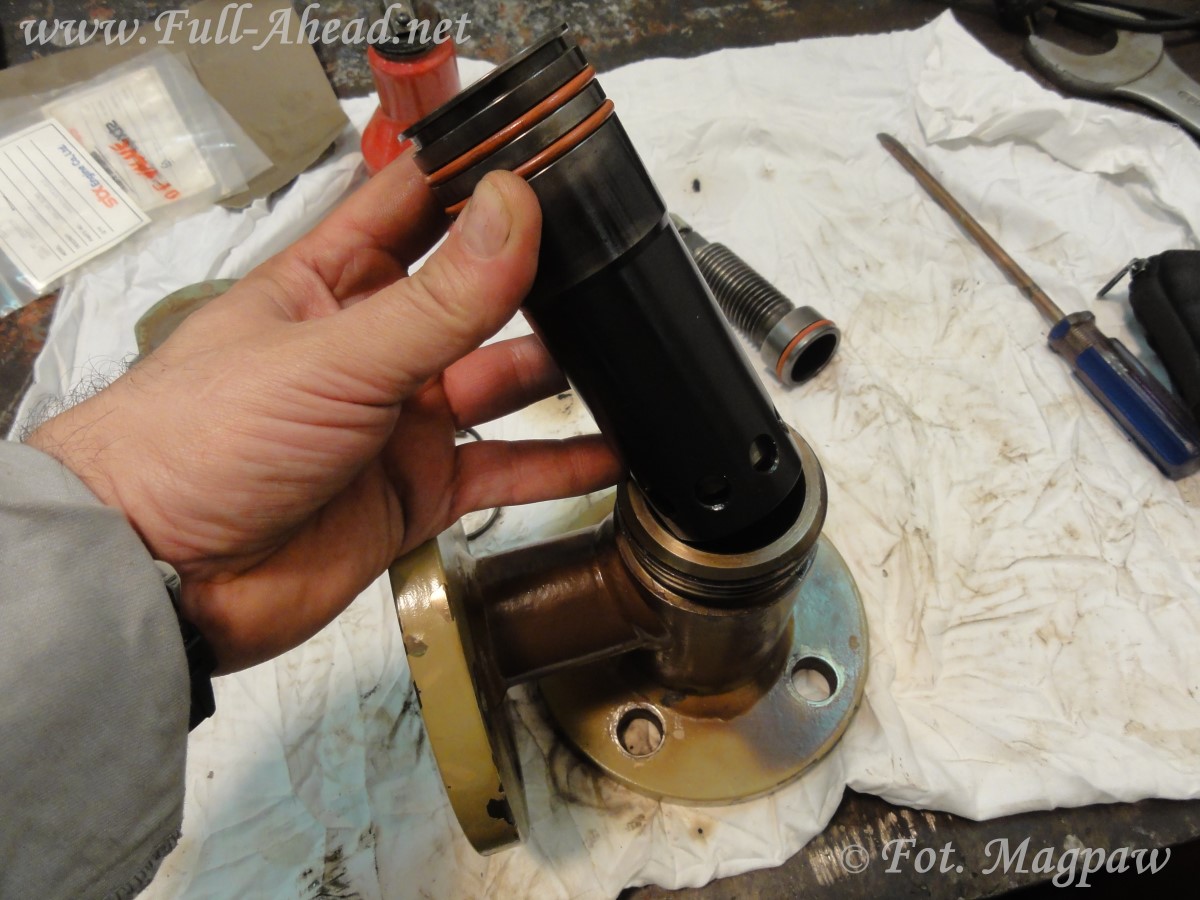

Sprawdzamy czy tłoczek pracuje bez zacięć.   Montujemy tuleje w korpusie.

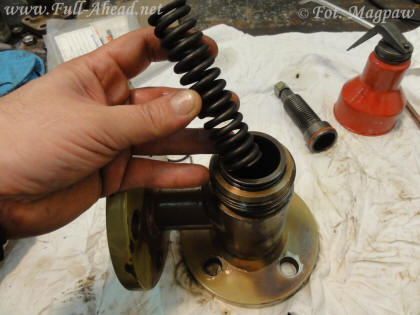

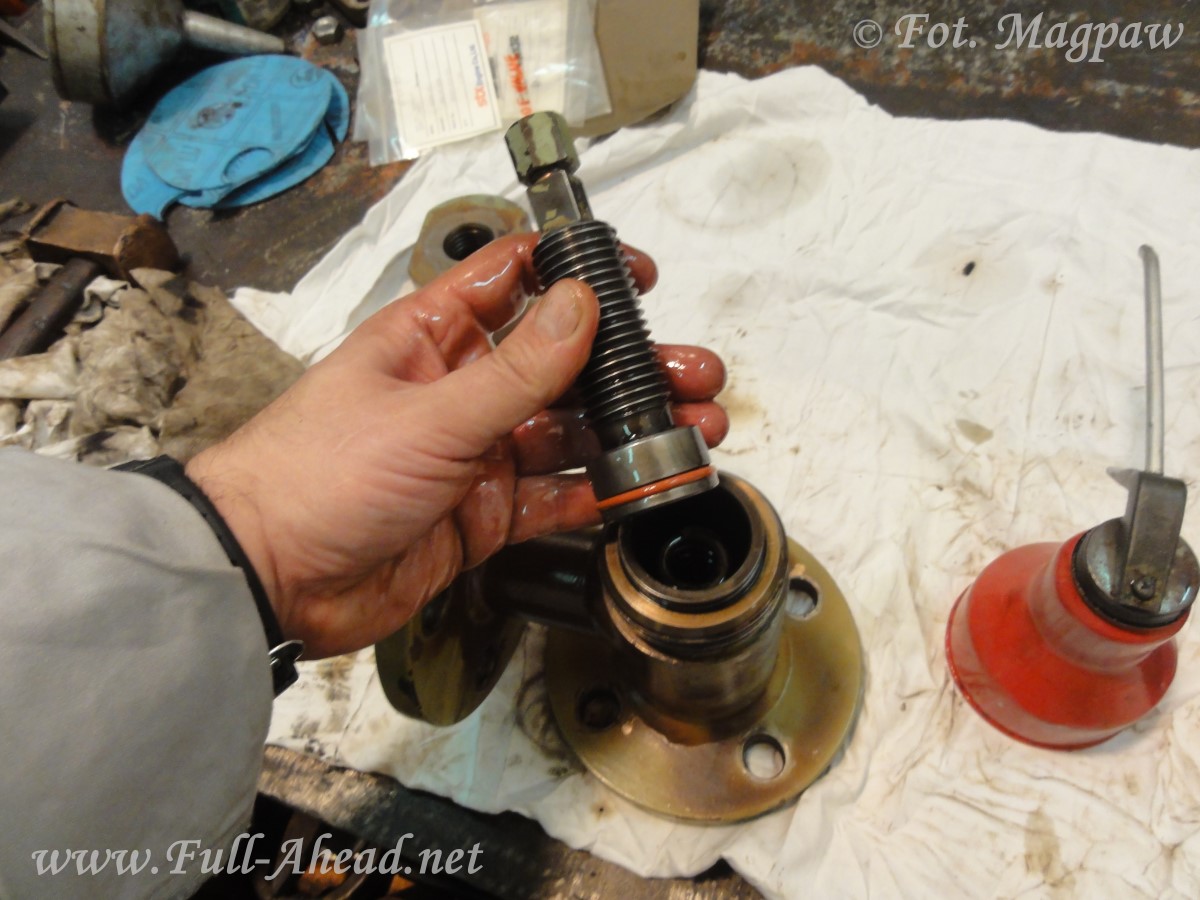

Tłoczek i sprężynę.   Śrubę regulacyjną.

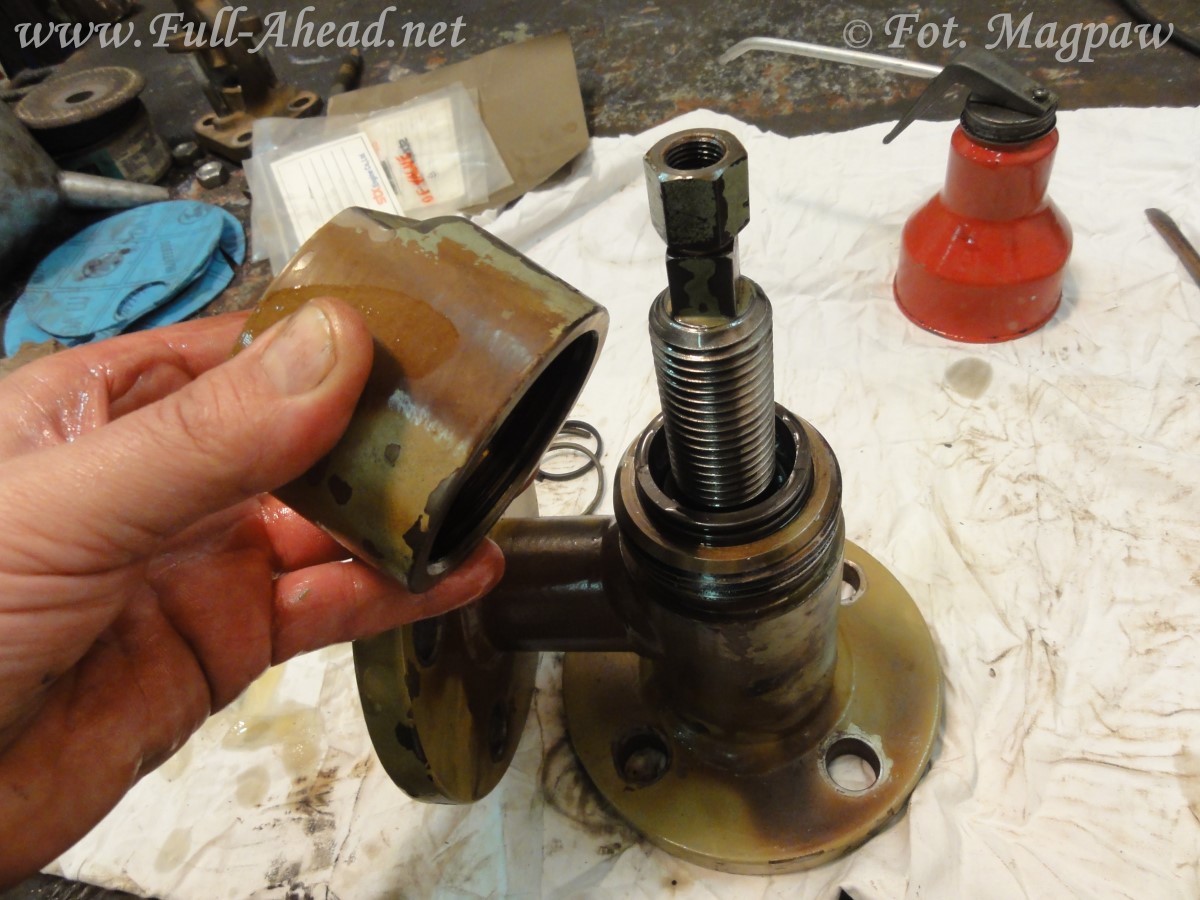

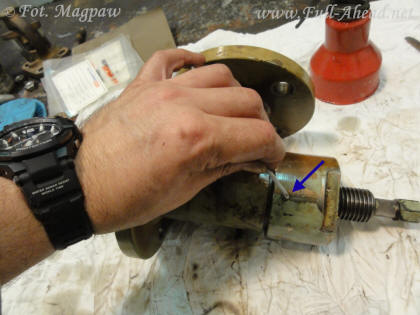

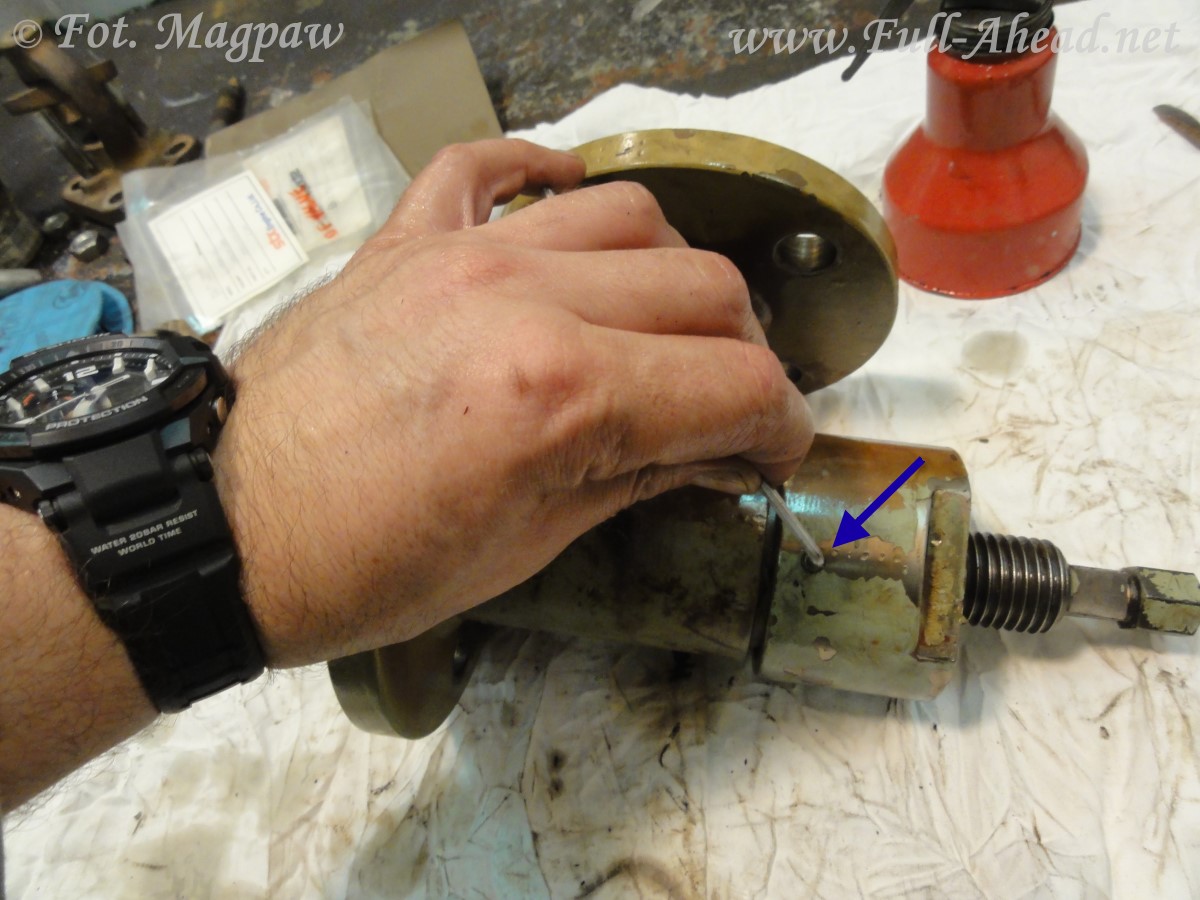

Zakręcamy głowiczkę.   I zabezpieczamy małą śrubą imbusową.

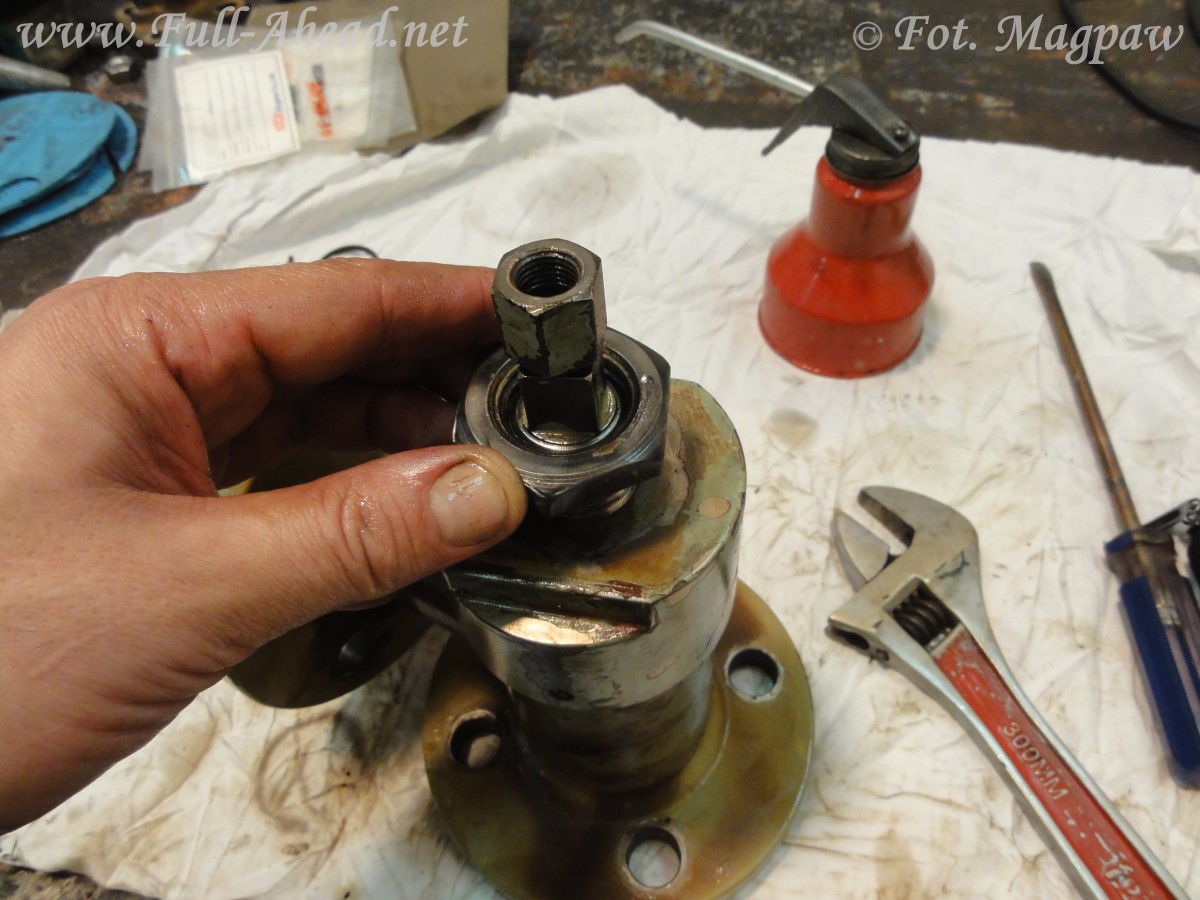

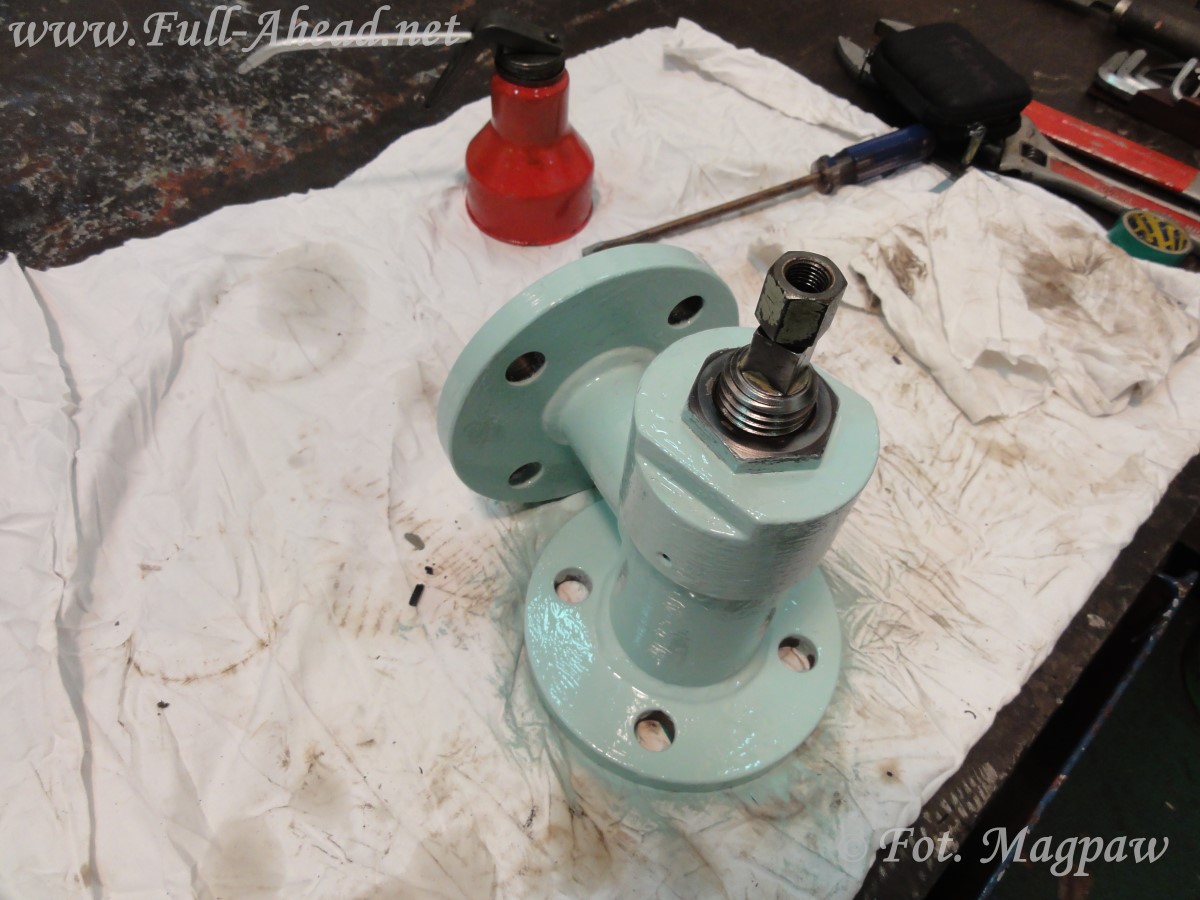

Nakrętka kontrująca.   Na koniec zostało tylko poprawić estetykę i zamontować zregenerowany zawór przelewowy.
